Control Sísmico de la Cimentación de una Turbina de Vapor
Soporte elástico de la turbina en la central eléctrica JPL en Seoni, India.
El sitio está situado cerca de la aldea de Barela-Gorakhpur, Tehsil Ghansore del distrito de Seoni. JPL cuenta actualmente con 600 MW de capacidad térmica en pleno funcionamiento y 660 MW en ejecución. La planta está generando energía sobre una base comercial. Con una masa total de unas 28.750 toneladas, la sala de turbinas de esta central eléctrica tiene aproximadamente 95 m de largo, 46 m de ancho y 39 m de alto.
En 2010, el operador de la central consultó directamente a GERB y le pidió una solución de control de vibraciones. Comenzamos a apoyar tanto al propietario como al diseñador estructural ya en una fase temprana del proyecto. Se prestó especial atención a la elevada intensidad sísmica que hay que tener en cuenta. Comenzando con nuestras explicaciones de proyectos similares, hubo consultas intensivas con los participantes del proyecto sobre la posible optimización del edificio de turbinas. Además de desarrollar elementos de resorte y amortiguador específicos para el proyecto, se discutió en detalle la subestructura debajo del sistema de soporte elástico.
Desafío
La entrada sísmica requirió una investigación detallada de la estructura. La subestructura directa debajo del sistema de aislamiento de vibraciones consistía en columnas de hormigón armado, separadas de la estructura de acero adyacente. La entrada sísmica fue definida por el cliente, teniendo en cuenta las investigaciones específicas del sitio. La entrada puede describirse mediante el espectro de respuesta de diseño (véase figura izquierda).
El espectro de diseño sísmico muestra que el rango de frecuencia con los valores de aceleración más altos comienza en 2,5 Hz y termina en 10 Hz. La gran entrada sísmica requirió una investigación detallada de la estructura completa. La subestructura directa debajo de la vibración sistema de aislamiento consistió en columnas de hormigón armado, separada de la estructura de acero adyacente.
Datos técnicos
Estructura: Cimentación del turbogenerador soportada por resorte
Fuente de vibración: Terremoto
Soporte en: 14 combinaciones de resorte-viscoamortiguador® y
32 Elementos de resorte
Peso: ~ 4650 toneladas métricas soportadas por resorte
Solución
El proceso para encontrar la mejor solución adecuada se llevó a cabo de la siguiente manera:
- Establecimiento de un equipo de proyecto conjunto formado por expertos técnicos de GERB India y GERB HQ, el operador de la central eléctrica y los ingenieros estructurales.
- Visita a la central eléctrica de Jhabua in situ para consultas detalladas.
- Desarrollo de las primeras ideas y borrador de la solución de las mejores prácticas: los ingenieros del GERB contribuyeron en gran medida con un enfoque orientado a la solución, de modo que se desarrolló la mejor aplicación posible para este caso.
- La solución desarrollada se basó en la disposición de combinaciones de muelles y viscoamortiguadores® y en la integración de la subestructura en la estructura metálica adyacente. Este ajuste de la planificación general minimizó el tiempo total de construcción.
Resultado
El proyecto finalizó en 2012 y las principales ventajas que se lograron fueron las siguientes:
- Mejora del comportamiento de la estructura durante eventos sísmicos.
- Fácil anclaje de adiciones (por ejemplo, tuberías pequeñas / tirantes adicionales) a la subestructura.
- Ahorro de espacio (área de la subestructura)

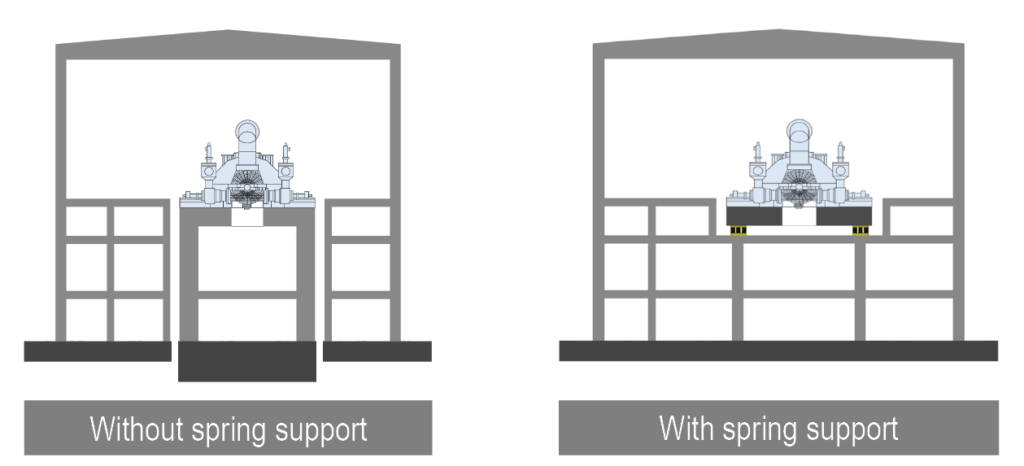

- Ahorro de tiempo: Debido al cambio de hormigón armado (debajo del sistema de soporte elástico) a columnas de acero, fue posible poner en marcha la planta varios meses antes.
Los cimientos de mesa para turbinas han sido una práctica casi universal en el pasado. Se requerían esteras de base gruesas como una «contramasa» dinámica para evitar asentamientos significativos, especialmente en caso de malas condiciones del subsuelo. Hace más de 40 años, GERB, junto con los fabricantes de turbinas, desarrolló el soporte de resorte para turbinas de menor tamaño. Este sistema se aplicó por primera vez en una central nuclear en 1968, para soportar una turbina de 600 MW. Hoy en día, el soporte de resorte GERB se utiliza en todo el mundo para turbinas de todas las capacidades hasta 1700 MW.
