Protección de edificios y estructuras contra terremotos y vibraciones generadas por viento
Los Muros de Amortiguamiento GERB (GVWD), son un diseño especial de los amortiguadores VISCO® comunes. Se utilizan en edificios y estructuras para conectar diferentes plantas. Reducen las distorsiones de entrepiso (derivas) en caso de excitación sísmica o de viento. Los GVWD actúan en dirección horizontal y aumentan el amortiguamiento general de la estructura. La reducción de las distorsiones de entrepiso (derivas) permite reducir las fuerzas y momentos internos, lo que mejora el confort, la seguridad y la fiabilidad de la estructura.
Protección de edificios y estructuras contra terremotos y vibraciones inducidas por el viento.
Los Muros de Amortiguamiento GERB (GVWD), son un diseño especial de los amortiguadores VISCO® comunes. Se utilizan en edificios y estructuras para conectar diferentes plantas. Reducen las distorsiones de entrepiso (derivas) en caso de excitación sísmica o de viento. Los GVWD actúan en dirección horizontal y aumentan el amortiguamiento general de la estructura. La reducción de las distorsiones de entrepiso (derivas) permite reducir las fuerzas y momentos internos, lo que mejora el confort, la seguridad y la fiabilidad de la estructura.
Protección de edificios y estructuras contra terremotos y vibraciones inducidas por el viento.
Los Muros de Amortiguamiento GERB (GVWD), son un diseño especial de los amortiguadores VISCO® comunes. Se utilizan en edificios y estructuras para conectar diferentes plantas. Reducen las distorsiones de entrepiso (derivas) en caso de excitación sísmica o de viento. Los GVWD actúan en dirección horizontal y aumentan el amortiguamiento general de la estructura. La reducción de las distorsiones de entrepiso (derivas) permite reducir las fuerzas y momentos internos, lo que mejora el confort, la seguridad y la fiabilidad de la estructura.
GVWD entre dos plantas
(dos situaciones típicas)
GVWD entre dos plantas
(dos situaciones típicas)
GVWD entre dos plantas
(dos situaciones típicas)
Los GVWD constan de una carcasa de acero conectada a la base/estructura inferior, un pistón interior conectado a la base superior y un fluido viscoso entre ambos. Durante una excitación sísmica y de viento fuerte, el desplazamiento relativo entre la estructura superior e inferior hace que el pistón se mueva a través del fluido viscoso. Esto induce fuerzas de amortiguamiento que genera la disipación de energía cinética. Dependiendo del nivel de amortiguamiento necesario y/o para lograr desplazamientos relativos aceptables entre plantas, es posible seleccionar diferentes tamaños de amortiguadores con grados de efectividad adecuados. También se pueden utilizar varios amortiguadores en paralelo, si es necesario.
Los amortiguadores de pared viscosa de GERB han sido desarrollados y diseñados según las necesidades de arquitectos, ingenieros de estructuras e ingenieros civiles. Están disponibles en varios tamaños, pueden instalarse en la construcción normal de las paredes y son adecuados tanto para edificios nuevos como para medidas de reacondicionamiento.
Los GVWD constan de una carcasa de acero conectada a la base/estructura inferior, un pistón interior conectado a la base superior y un fluido viscoso entre ambos. Durante una excitación sísmica y de viento fuerte, el desplazamiento relativo entre la estructura superior e inferior hace que el pistón se mueva a través del fluido viscoso. Esto induce fuerzas de amortiguamiento que genera la disipación de energía cinética. Dependiendo del nivel de amortiguamiento necesario y/o para lograr desplazamientos relativos aceptables entre plantas, es posible seleccionar diferentes tamaños de amortiguadores con grados de efectividad adecuados. También se pueden utilizar varios amortiguadores en paralelo, si es necesario.
Los Muros de Amortiguamiento GERB han sido desarrollados y diseñados según las necesidades de arquitectos, ingenieros de estructuras e ingenieros civiles. Están disponibles en varios tamaños, pueden instalarse dentro de la estructura de las paredes y son adecuados tanto para edificios nuevos como para medidas de reacondicionamiento.
Los GVWD constan de una carcasa de acero conectada a la base/estructura inferior, un pistón interior conectado a la base superior y un fluido viscoso entre ambos. Durante una excitación sísmica y de viento fuerte, el desplazamiento relativo entre la estructura superior e inferior hace que el pistón se mueva a través del fluido viscoso. Esto induce fuerzas de amortiguamiento que genera la disipación de energía cinética. Dependiendo del nivel de amortiguamiento necesario y/o para lograr desplazamientos relativos aceptables entre plantas, es posible seleccionar diferentes tamaños de amortiguadores con grados de efectividad adecuados. También se pueden utilizar varios amortiguadores en paralelo, si es necesario.
Los Muros de Amortiguamiento GERB han sido desarrollados y diseñados según las necesidades de arquitectos, ingenieros de estructuras e ingenieros civiles. Están disponibles en varios tamaños, pueden instalarse dentro de la estructura de las paredes y son adecuados tanto para edificios nuevos como para medidas de reacondicionamiento.
Disipación de energía: rendimiento dinámico habitual
Fuerza en función de la velocidad
Fuerza [kN]
Velocidad [mm/s]
Disipación de energía: rendimiento dinámico habitual
Fuerza en función de la velocidad
Fuerza [kN]
Velocidad [mm/s]
Disipación de energía: rendimiento dinámico habitual
Fuerza en función de la velocidad
Fuerza [kN]
Velocidad [mm/s]
Propiedades
- Tecnología conocida y probada en todo tipo de estructuras en todo el mundo
- Tecnología fiable, ya que está basada en fuerzas cortantes viscosas
- Sin mantenimiento ni desgaste (no hay desgaste mecánico)
- Trabaja en la dirección horizontal del muro
- Altas fuerzas de amortiguamiento o el incremento de la demanda implica una mayor fuerza de amortiguamiento
Áreas de aplicación
- Edificios altos y medianos hasta grandes
- Construcciones flexibles
- Edificios con un alto valor de contenido
- Edificios que requieren un funcionamiento continuo
- Medidas de reforzamiento

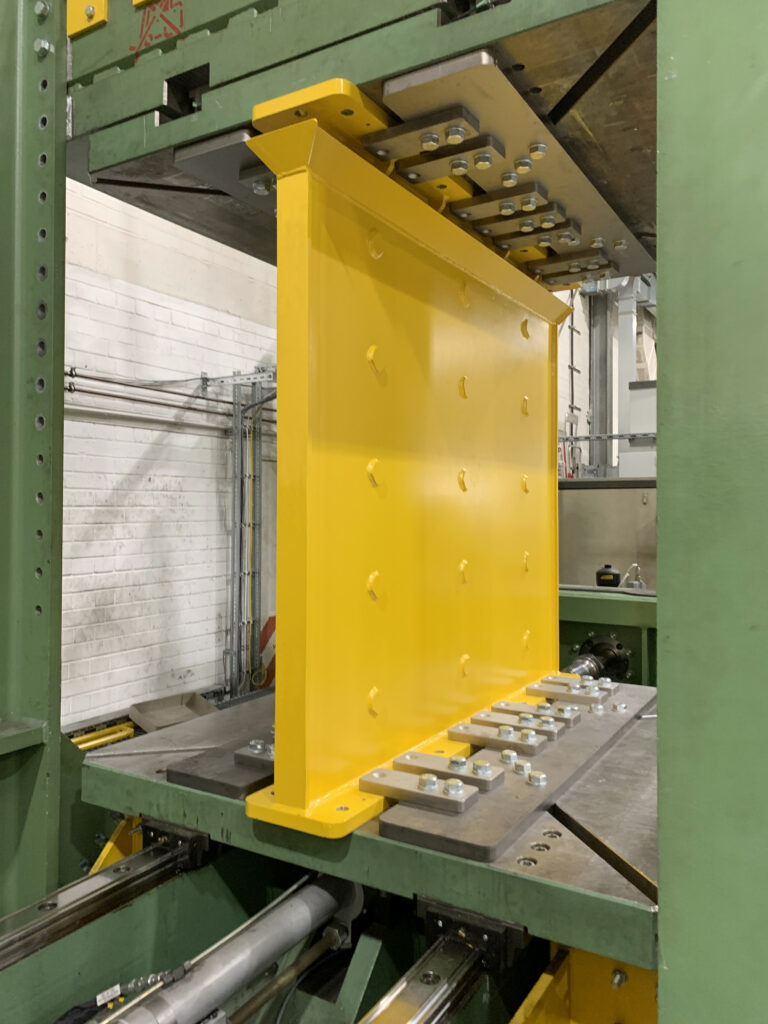

Un GVWD en un banco de pruebas
Instalación
Los GVWD están disponibles en diferentes tamaños estándar comprendidos entre 1500 mm y 2400 mm. Se fabrican tamaños personalizados bajo pedido. El transporte y la instalación de las GVWD dependen de las especificaciones concretas del proyecto.
Propiedades
- Tecnología conocida y probada en todo tipo de estructuras en todo el mundo
- Tecnología fiable, ya que está basada en fuerzas cortantes viscosas
- Sin mantenimiento ni desgaste (no hay desgaste mecánico)
- Trabaja en la dirección horizontal del muro
- Altas fuerzas de amortiguamiento o el incremento de la demanda implica una mayor fuerza de amortiguamiento
Áreas de aplicación
- Edificios altos y medianos hasta grandes
- Construcciones flexibles
- Edificios con un alto valor de contenido
- Edificios que requieren un funcionamiento continuo
- Medidas de reforzamiento
Un GVWD en un banco de pruebas
Instalación
Los GVWD están disponibles en diferentes tamaños estándar comprendidos entre 1500 mm y 2400 mm. Se fabrican tamaños personalizados bajo pedido. El transporte y la instalación de las GVWD dependen de las especificaciones concretas del proyecto.
Propiedades
- Tecnología conocida y probada en todo tipo de estructuras en todo el mundo
- Tecnología fiable, ya que está basada en fuerzas cortantes viscosas
- Sin mantenimiento ni desgaste (no hay desgaste mecánico)
- Trabaja en la dirección horizontal del muro
- Altas fuerzas de amortiguamiento o el incremento de la demanda implica una mayor fuerza de amortiguamiento
Áreas de aplicación
- Edificios altos y medianos hasta grandes
- Construcciones flexibles
- Edificios con un alto valor de contenido
- Edificios que requieren un funcionamiento continuo
- Medidas de reforzamiento
Un GVWD en un banco de pruebas
Instalación
Los GVWD están disponibles en diferentes tamaños estándar comprendidos entre 1500 mm y 2400 mm. Se fabrican tamaños personalizados bajo pedido. El transporte y la instalación de las GVWD dependen de las especificaciones concretas del proyecto.
